暖通空调水系统详解 开式与闭式系统、冷却水、水泵及设备全解析

在暖通空调（HVAC）工程中，水系统是承担冷热量输送与分配的核心环节。根据系统是否与大气相通，空调水系统可分为开式系统和闭式系统。冷却水系统与冷冻水系统共同构成完整的空调水循环，而水泵与各类设备则是驱动和实现这一循环的关键。本文将详细阐述开式与闭式空调水系统的原理、特点、适用场景，并深入探讨冷却水系统、水泵及主要设备的配置与运行要点。

一、开式空调水系统

开式水系统的显著特征是系统内水与大气直接接触，通常设置开式水箱或水池，水流经设备后回水依靠重力或水泵提升。

1. 工作原理
开式系统常见于冷却水系统（如冷却塔循环水）和部分冷冻水系统（如喷水室、低温送风系统）。水从水池或水箱被水泵加压送至空调末端设备（如喷淋室、表冷器），完成热交换后靠余压或重力回流至水池，再经水泵循环。

2. 系统特点
- 系统简单，初投资较低。
- 水与大气接触，易受污染，含氧量高，管道和设备腐蚀风险大。
- 水泵需克服静水高度，扬程较高，能耗较大。
- 水中含氧量高，需加强水处理。

3. 适用场景
适用于冷却塔循环水系统、喷水室、需直接接触空气处理的工艺空调，以及对水质要求不高的场合。

二、闭式空调水系统

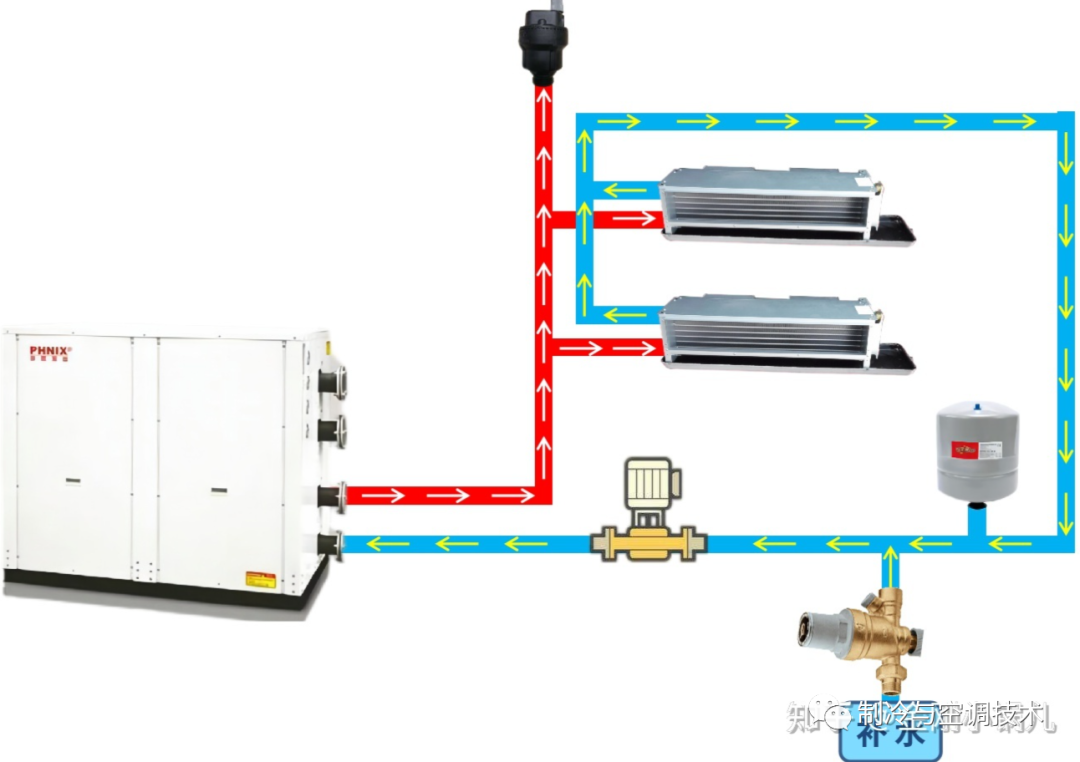

闭式水系统是空调冷冻水系统的主流形式，系统内水在密闭管道中循环，不与大气接触，仅设膨胀水箱或定压补水装置来稳定压力。

1. 工作原理
闭式系统由冷水机组、水泵、末端设备（风机盘管、空调箱）、管道及定压装置组成。冷冻水在机组蒸发器中被冷却，由水泵送至末端设备吸热升温，再返回机组重新冷却，形成闭式循环。

2. 系统特点
- 水与大气隔离，水质洁净，腐蚀性小，系统寿命长。
- 水泵只需克服管道沿程和局部阻力，不需克服静水高度，扬程低，能耗小。
- 系统中需设置膨胀水箱或气压罐以容纳水膨胀和定压。
- 回路复杂时需考虑水力平衡。

3. 适用场景
广泛应用于舒适性空调的冷冻水系统，尤其是风机盘管加新风系统、多联机冰蓄冷系统等。

三、冷却水系统

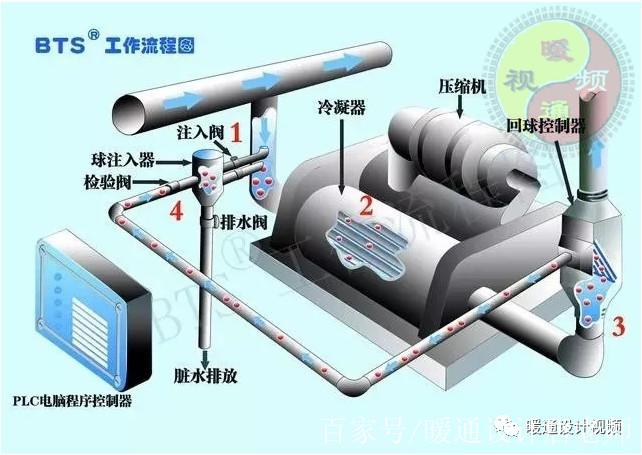

冷却水系统用于带走冷水机组冷凝器散发的热量，通常采用开式循环（冷却塔+水泵+冷凝器）。

1. 组成部分
- 冷却塔：通过蒸发散热将冷却水降温，常见有逆流式、横流式。
- 冷却水泵：将冷却水从集水盘加压至冷凝器。
- 冷凝器：制冷剂与水换热，水温升高后送回冷却塔。
- 管道与阀件：包括过滤器、止回阀、流量计等。

2. 设计要点
- 冷却水温差一般取5℃，进出水温度37℃/32℃。
- 需注意防冻、防垢、防藻，可设加药装置和旁滤。
- 开式冷却水系统补水量约为循环水量的1%~2%。

四、空调水泵

水泵是水系统的“心脏”，提供循环动力。

1. 类型
- 离心泵：最常用，分单级和多级，卧式和立式。
- 管道泵：常用于紧凑型机房或末端增压。
- 双吸泵：流量大、扬程高，用于大型系统。

2. 选型与控制
- 根据流量、扬程、效率曲线选型，工作点应在高效区。
- 应采用变频调速控制，根据压差或温差调节转速，节能显著。
- 需考虑备用泵和自动切换，保证连续性。

3. 安装与维护
- 进出口设软接头、压力表，出口设止回阀和调节阀。
- 需定期检查振动、噪声、轴承温度和密封泄漏。

五、主要设备

1. 冷水机组
- 提供冷冻水，常见类型有水冷螺杆、离心机、模块机等。
- 冷凝器侧接冷却水系统，蒸发器侧接冷冻水系统。

2. 末端设备
- 风机盘管：灵活布置，就地回风，需配电动两通阀或三通阀。
- 空调箱：集中处理新风和回风，可设加湿、过滤段。

3. 定压补水装置
- 膨胀水箱：保证系统压力稳定，容纳膨胀水量。
- 气压罐+补水泵：自动定压补水，适用于不宜设高位水箱的场所。

4. 水处理设备
- 电子水处理仪、加药装置、旁滤器，防止结垢和腐蚀。

六、与对比

开式与闭式水系统对比表
- 与大气接触：开式接触；闭式不接触。
- 水质：开式易污染；闭式洁净。
- 水泵扬程：开式高；闭式低。
- 初投资：开式较低，但运行费用高；闭式略高，但节能。
- 适用：开式用于冷却水和特殊工艺；闭式用于常规冷冻水。

工程建议
- 冷冻水优先采用闭式系统，冷却水采用开式系统。
- 设计时计算好水力工况，采用变频和平衡阀保证调节性能。
- 水质管理不可忽视，严格排污和加药。
- 水泵应设隔振和软接头，降低噪声传递。

通过合理选择和配置开式或闭式系统、高效的冷却水循环、可靠的水泵及优质设备，暖通空调水系统才能安全、节能、稳定地运行。
